PaperFTDI. Cable de Programación para arduino FTDI a partir de un cable de datos Nokia

 Una vez realizada nuestra propia placa de Arduino, nos encontramos con el problema de programarlo. Tenemos que conectar nuestra maravillosa y reluciente placa con el ordenador, y normalmente a través de un cable serie (señales TX y RX). El problema consiste en que Arduino trabaja con lógica de +5v-0v y la lógica serie RS232 -12v+12v (con valores mínimos -3v+3v). Una solución sería utilizar un chip convertidor MAX232, que convierte la señal RS232 a 5v, pero cómo cada día más ordenadores se "olvidan" del puerto serie. Una solución es utilizar un convertidor de señal con acceso USB. Ésto ya son palabras mayores! En el mercado existen cables comerciales de unos 20$. Pero mediante un "truquillo" podemos utilizar un cable de datos Nokia y modificarlo para su utilización con Arduino. Este cable se puede encontrar en Ebay por 1,99$ todo incluido. ¿Merece la pena el esfuerzo?

Este tipo de cables puedes encontrarlos en Ebay.com si buscas "nokia usb data cable DKU-5" o "nokia usb data cable CA-42". Cualquiera de los dos modelos son compatibles.
Yo lo compré a "szvividjet" y recibí esto:
Primero cortamos el cable a unos 50 mm del conector NOKIA y pelamos la punta de los cables.

Y sabiendo que éste conector tiene el siguiente patillaje:

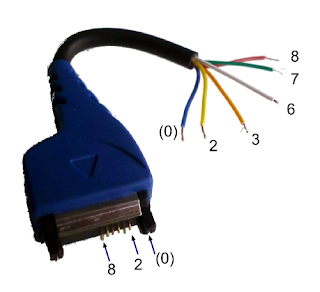

Tenemos que comprobar que cable corresponde a cada pin del conector.


 Para esta tarea podemos utilizar un polímetro la posición de continuidad o resistencia, fijaremos un extremo del cable a una punta de prueba y con la otra punta vamos recorriendo todos los pines del conector hasta encontrar el que conduzca.

En mi caso:
         Azul  > Pin (0) : Chasis del Conector
         Amarillo > Pin 3 (El Pin1 y Pin 2 no están presentes)
         Naranja > Pin 4
         Blanco > Pin 6
         Verde > Pin 7
         Rojo > Pin 8

  Una vez que tenemos identificados los cables, sólo nos queda soldar el conector (en vez de utilizar un conector de paso 2,5 para cable, yo he utilizado una fila de espadines hembra que tenía por ahí). Sólo utilizaremos los cables que van al Pin4, Pin6, Pin7 y Pin8. Para no confundirse con los cables al soldar el conector FTDI, recomiendo el apuntar los cables en la página impresa de éste blog (en descargas).
Aislamos y protegemos las soldaduras:

Por último identificamos el conector (la marca blanca pin 1).

Si quieres hacer un poco más chachi y robusto el conector, puedes hacer un paperconector.

El primer paso es imprimir el documento PaperFTDI disponible en la sección de descargas:



Una vez impresa coloca un poco de plástico autoadhesivo transparente sobre la la paperetiqueta:



y recórtala:
 Para pegarla sobre la placa yo utilizo adhesivo de doble cara, pero puedes utilizar cualquier adhesivo

Después lo recortamos




Recortamos un trozo de stripboard de 6 filas por 6 agujeros:
Y pegamos sólo el lado de la pegatina en la cara sin pistas de cobre

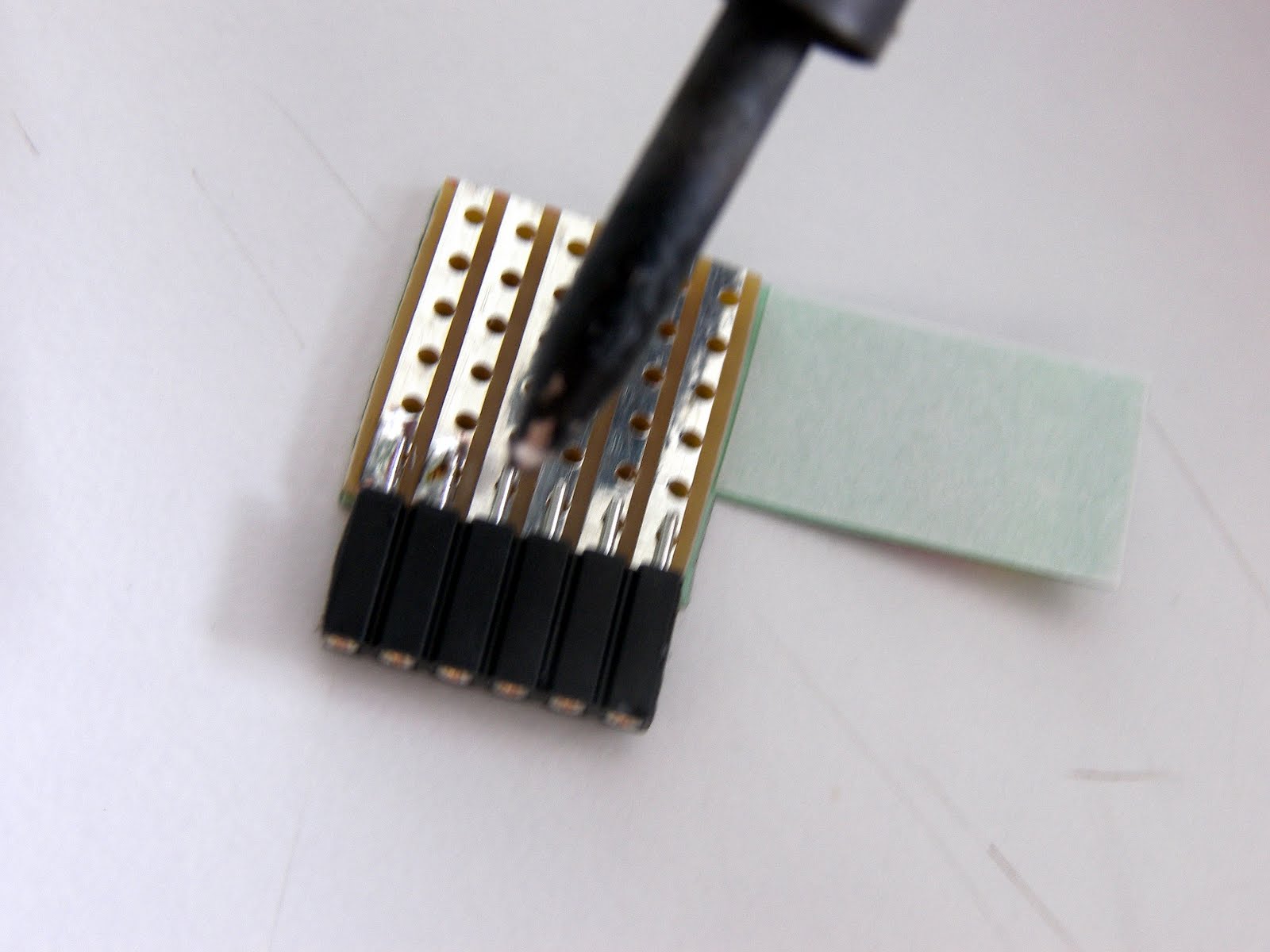

Soldamos una fila de 6 pines hembras:


Soldamos los cables, sólo 3, corta el resto de cables teniendo cuidado de que no asome el cobre , para que no hagan contacto entre sí.


Pegamos el resto de la paperetiqueta:



Y la protegemos con un poco de cello.

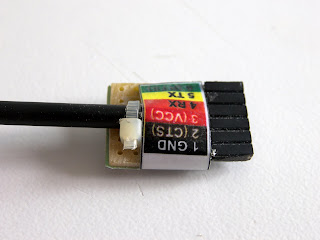

Y el resultado final es el siguiente:



Funcionamiento

Simplemente hay que conectar el cable entre la placa y el PC:


(Tienes instrucciones en el directorio sketches del archivo disponible en descargas.)

En linux
En linux no se necesitan drivers, ya vienen incluidos en el kernel. Al conectarlo aparecerá un nuevo puerto en Arduino. Pero si queremos saber un poco más de ese puerto, al teclear en una consola (Aplicaciones/Accesorios/Terminal) el comando "lsusb" nos aparecerá la denominación del cable.
Y en Arduino tenemos que seleccionar el puerto serie asignado (Tools/SerialPort/[Elegir el puerto"ttyUSBx" correspondiente]):


Windows
En Windows será necesario utilizar los drivers que envía el proveedor junto con el cable.

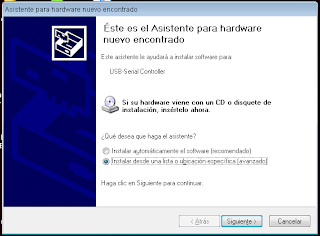

Al conectar el cable nos aparecerá el asistente de configuración:
donde deberemos indicarle la dirección del miniCD con los drivers y seguir los pasos que nos indique.


Atención

Al utilizar este cable has de tener en cuenta dos cosas:
Como este cable no tiene conectado el pin de reset, para programar el Paperduino (o el Arduino), una vez apretado el botón de "Upload", es necesario activar manualmente el pulsador de reset de la placa de la forma siguiente:
1.- Apretar el botón de reset del Paperduino (y no soltarlo)
2.- Apretar el botón carga situado en la parte superior de la pantalla de Arduino ("Upload").

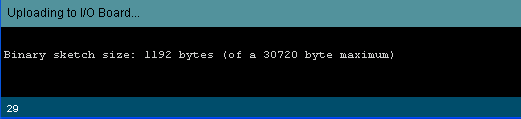

3.- Esperar a que aparezca el mensaje "Binary sketch size:...", y entonces...


4.- Soltar el botón de reset de la placa.y ya está.!!



El conector FTDI no tiene conectada la patilla 2 a Vcc, ya que el chip del cable trabaja con 3,3V y la placa de paperduino (y algunos Arduinos) con 5v, por lo que nos cargaríamos el chip del cable. Es decir tenemos que alimentar siempre el Paperduino con una batería o fuente de alimentación, no usaremos la alimentación del cable. No obstante el que el cable trabaje con tensiones de 3,3v para las señales Rx y Tx no crea ningún problema, ya que según las características del micro, el ATMEGA considera tensión alta a partir de 0,6Vcc, es decir 3v.

Información legal

1. Propiedad intelectual
Todos los derechos de propiedad intelectual del contenido de Txapuzas eléctronicas, están bajo una licencia Creative Commons Share-Alike, cuyo contenido podéis revisar en este enlace.
Por tanto queda permitido copiar, distribuir, comunicar públicamente la obra y hacer obras derivadas de la misma, siempre que se respeten los términos de la licencia arriba reseñada.
3. Actualizaciones y modificaciones de Txapuzas electrónicas
El autor se reserva el derecho a actualizar, modificar o eliminar la información contenida en Txapuzas eléctrónicas, y la configuración o presentación del mismo, en cualquier momento, sin previo aviso, y sin asumir responsabilidad alguna por ello.
4. Indicaciones sobre aspectos técnicos
El autor no asume ninguna responsabilidad que se pueda derivar de problemas técnicos o fallos en los equipos informáticos, que se produzcan a causa de los circuitos e ideas expuestos en el blog de txapuzas electrónicas, así como de los daños que pudieran ser causados a terceras personas.
El autor se exime de toda responsabilidad ante posibles daños o perjuicios que pueda sufrir el usuario a consecuencia de errores, defectos u omisiones en la información facilitada.

Enlaces de interés
Diy USB to serial cable for 3$!
Use a Nokia Serial Cable on an ARM9 Linkstation
Data cable pinout
USB FTDI Serial Cable



En vez de este cable tal vez te interese utilizar el PaperRS232.

Dark.Samaro nos informa que en EBAY hay disponibles unos cables por unos 3$, que funcionan a la perfección (más información en la zona de comentarios) denominados USB To TTL / COM Converter Module que cuenta con seis pines: GND, Rx, Tx, 5V, 3.3V y RST. Y para este caso, se debe conectar Rx-Rx y Tx-Tx, y aunque tiene RST, siempre es necesario resetear el Paperduino manualmente. Lo único que se gana con este convertidor viene con un cable para conectarlo directamente con el Paperduino, además de los 5V y 3.3V.


Descargas

Todo lo necesario, esquema e instrucciones se pueden descargar en el enlace siguiente:

Si tienes problemas con el enlace anterior, aquí puedes descargar todos los archivos de txapuzas

Si encuentras algún fallo, se te ocurre alguna mejora, o simplemente quieres hacer algún comentario, te lo agradeceré: Gracias :-)
